13 abril 2015

Evidencias de autenticidad: la pieza 11392

Otra pieza muy anodina, pero muy interesante de punto de vista evidencias físicas.

Otro grafito declarado falso por presencia de metales modernos en los surcos como leemos en las conclusiones de Navarro:

Catalogación: Grafito contemporáneo
Anomalías detectadas
■ Partículas inalteradas de hierro sin alear o aleado con muy bajas proporciones de manganeso (Mn0,15) o níquel (Ni0,18) en trazos deslizantes y fondos de surcos.
■ Restos de material rosáceo de naturaleza orgánica.


Fig. 1. Fijarse en la distribución de metales (marcado con *). Navarro p. ej. no menciona metales en la I, y tampoco en la barriga de la R. ¿Allí el metal no se desgasta en el hipotético grabado reciente en los granos del desgrasante?
Fig. 2. Imagen Servicio de Restauración DFA

Navarro describe la pieza de la siguiente manera:

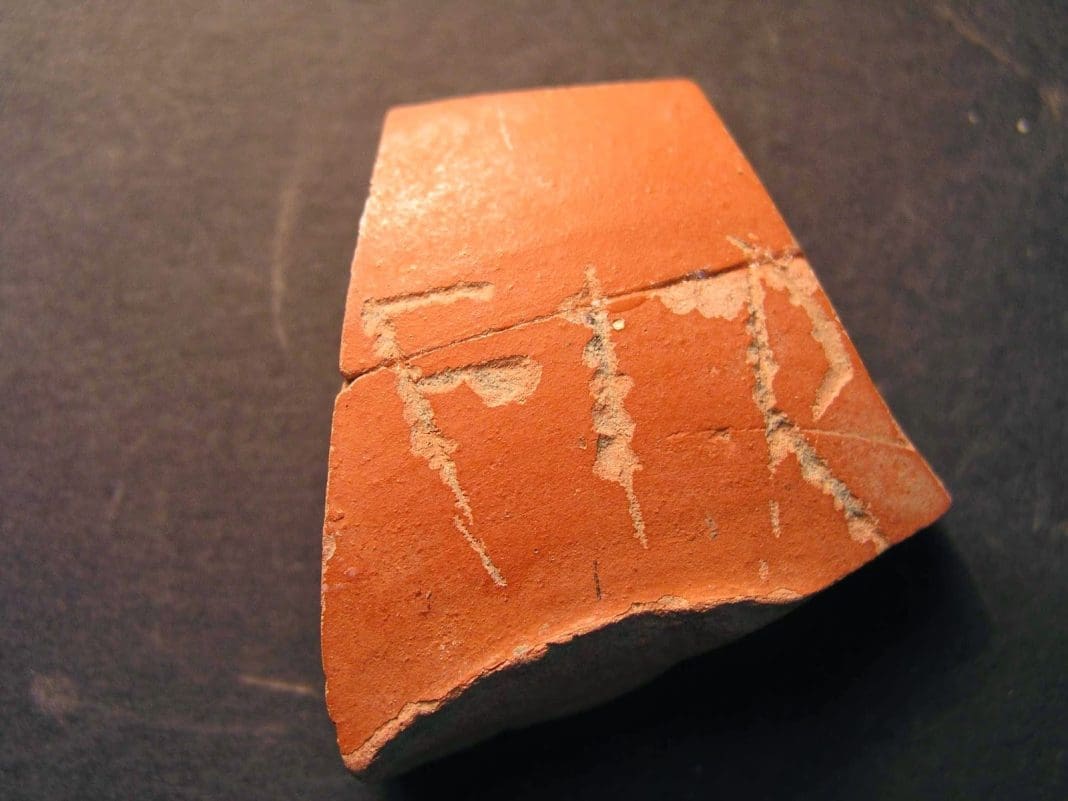

Fragmento de plato de cerámica TSH (fragmentado y reparado mediante adhesivo); en su cara exterior presenta el grafito de texto ‘FIR\ realizado con un trazo dentado muy grosero y profundo.

La presentación del relleno encontramos en el apartado de 'anomalías' y al final...:

En el interior de los surcos del trazado de las letras aparecen restos discontinuos de un material de relleno heterométrico de composición heterogénea, donde se identifican partículas carbonatadas, partículas silicatadas de composición próxima al bizcocho cerámico, abundantes restos carbonosos, algunas de las partículas corresponden a bioclastos (fósiles carbonatados, fragmentos de costra de origen biológico, diatomeas,...) (figura 11392.4).
Fig. 3. ¿Y por qué no en color?
Fig. 4. Observamos algunos elementos inusuales en los surcos: la contaminación de material orgánico rosáceo es simplemente plastilina, utilizada para montar piezas para fotografiarlas; también observamos elementos que forman parte de una costra carbonática que pueden ser los escombros de una costra encima del relleno.




Figura 5. En la imagen FUV-VIS observamos algunos puntitos de fluorescencia (parte superior de la I), a parte del material de la cola que une las dos mitades.

Fig. 6. Antelo muestra en un detalle varias zonas relacionadas con los surcos (básicamente en la I, y en menor medida en la R) que producen una fluorescencia tipo 'costra'. Ver también la figura 7.
Navarro encuentra metales modernos que le hacen concluir que el grafito es contemporáneo:

Anomalías detectadas
En el examen del trazado del texto se han identificado diversas partículas metálicas incrustadas en las microfisuras del engobe, en particular en el ‘trazo deslizante de la base de la línea vertical de la letra 'R’ (figura 11392.2) y, en otros puntos del texto, sobre los granos abrasivos del desgrasante del bizcocho (figura 11392.3).
Fig. 7. Vemos en la foto superior izquierda, lateralmente algo del relleno discontinuo para cual Navarro no busca ninguna explicación., y que por el resto esconde.

La foto de la DFA nos deja afortunadamente la oportunidad de estudiar la relación de las evidencias con mucho detalle (CLICKEAR DOS VECES ENCIMA PARA VER EN SU TAMAÑO ORIGINAL):

Fig. 8. Segunda parte de grafito 'IF'. Relleno: flechas rojas; *: presencia de metales modernos indicado por Navarro; flecha negra: ejemplo de zona limpiada;
violeta: zonas de fluorescencia del informe Antelo (la derecha - inferior es explicitamente indicado por Antelo); flecha verde: trazo de un arañazo con restos de metales modernos


Fig. 9. Primera parte del grafito. Relleno: flechas rojas; *: presencia de metales modernos indicado por Navarro; flecha negra: ejemplo de zona limpiada; flecha azul: presencia de un material orgánica rosa


En las figuras 8 y 9 podemos distinguir zonas de rellenos alternadas con zonas sin o con poquísimo relleno, que interpretamos como 'limpiadas'. El relleno es entonces en nuestra opinión en realidad un resto de un relleno.

Observamos que el surco va acompañado de importantes desconchamientos, y encima de esta  encontramos algunas zonas de intensa fluorescencia que podemos interpretar como de costras.

Observamos una aparente 'continuidad' en la fluorescencia de surcos y desconchamientos, lo que habría que interpretar como que ambos son antiguos, también afirmado por la presencia de algunas zonas con fluorescencia tipo costra.

Navarro detecta esporádicamente restos de metales modernos que pueden coincidir en algunos casos con zonas que interpretamos como limpiados. En realidad se trata de muy pequeñas cantidades, y limitada a determinadas zonas.

Observamos un arañazo sobre el engobe donde Navarro detecta metales modernos (flecha verde), pero observamos por la misma zona otros arañazos que Navarro no menciona.

Conclusiones

La pieza es completamente anodina, no es muy probable que sea falsificada por su contenido.

La pieza ha sido limpiada, lo que puede ser la fuente de unos pocos restos de metales modernos. Muestra unos arañazos - 'trazos deslizantes' en el imforme Navarro, que pueden tener su origen en un ligero tocamiento del engobe en la dirección de la limpieza.

El principal argumento para defender el origen de los metales en la limpieza es su distribución muy desigual, y limitada!. De los restos del grabado se espera un trazo continua con restos en todo los granos desgrasantes visto la fuerza constante que se ejerce para grabar, lo que no se observa (la letra I no parece tener ningún resto de metal y la barriga de la R tampoco)

Los surcos contienen indicadores de tiempo que apuntan a antigüedad ('pátina' y 'fluorescencia de costras').

La segunda anomalía, ya mencionado en el informe de Madariaga, es simplemente plastilina.

Aunque es subjetivo, estimo que se puede afirmar la autenticidad con un 75% de seguridad.

PS.

La descripción de la pieza en sus diversos aspectos tal como la describe Navarro no es correcta. Navarro nos esconde la naturaleza de "En el interior de los surcos del trazado de las letras aparecen restos discontinuos". Como vemos en las fotos debe estar claro para alguién con un microscopio de barrido que la pieza ha sido limpiada parcialmente, con todas las consecuencias para contaminación de metales. Las imágenes del relleno no parecen ser muy representativas, y Navarro nos esconde la presencia de costras sobre los desconchamientos de los surcos, clara evidencia de antigüedad. No es aceptable para un informe pericial para la jueza.
